什么是水准仪的i角水准仪的视准轴在垂直方向与水准轴的夹角。

水准仪产生i角变化的原因：

是仪器本身的结构与外业工作条件的变化而致仪器中的十字丝

是固定在上下的V形槽中下面的V形槽由弹簧支撑着上面是一个

压紧调节螺丝。由于因内部与外界环境条件的变化如温度、湿度、

震动的变化它会产生i角微小的变化或者由于其它内应力的变化

而产生不同程度的变化也是不足为奇的。

在用户说明书中已明确水准仪的i角可由用户自行调整。请参

照水准仪说明书自行调整。

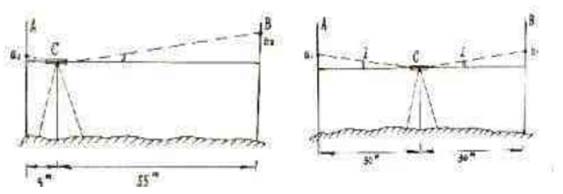

现在再扼要地介绍水准仪i角的测定办法如图所示

将水准仪置平在二支水准标尺的中间仪器距标尺约30米或40

米前后大约等距离读取标尺上的读数得到二点的高差值。搬迁仪

器至二支标尺的一内侧或外侧均可此时仪器至标尺的距离分别为

近距离的标尺只是几米而远距离的标尺已是几十米。同样测量这

二点的高差值如果二次测得的高差相等说明仪器i角为零。高差

不等就说明仪器存在着i角的误差。

如：

仪器在中间读取A尺的读数a10962 B尺的读数b11062仪

器在一侧读取A尺的读数a20835 B尺的读数b20933

h1106209620100 h2093308350098

h009801002 mm

按小角公式计算i角

iΔ·ρs = 2 mm × 206265” / 60000mm = 41 / 6 ” = 7”



i角的测定也可以按照将水准仪可以放置在二支水准标尺二外侧的方

法测定仪器的i角。道理是一样的正确的a4值是

a4 = a1’- a2’+ a3’

水准仪i角的允许误差

水准仪i角允许误差的概念应该说有三方面的涵义也是三种情况下

的不同要求

1. 出厂时工厂调校的允许误差、

2. 用户调校时的允许误差、

3. 测量等级或规定所要求的允许误差。

如徕卡NA2 i角的允许误差

出厂调校为±8”

用户调校为±20”但是

根据我国国家水准测量规范和工程测量规范的要求用于一、二等水

准测量的水准仪仪器的i角不应超过 15”用于三、四等水准测

量的仪器仪器的i角不应超过 20”。

所以在用徕卡水准仪NA2加GPM3测微分划板进行一、二等水准测

量时仪器的i角必须调校至15”以内在进行三等以下水准测量

时仪器的i角应在20” 以内。

改正水准仪i角的方法就是转动V形槽上面螺丝钉的位置旋进或旋

出。仪器处在不同的位置请注意加减符号。

朋友们仪器经过长途运输、仪器经过长期作业、仪器操作环境

的不断变化、均可能使水准仪的i角发生变化所以经常性地、自

觉地、定期地检查与调节水准仪的i角不仅是确保测量精度的需要

也是我们测量人员的美德。
